Резервуар вертикальный РВС 600 м3

Резервуар вертикальный РВС 600 м3

Резервуар вертикальный РВС 600 м3



Резервуары вертикальные стальные представляют собой специальные металлические емкости цилиндрической формы, размещаемые над уровнем земли. Объем РВС, составляющий 600 м³ наиболее востребован на предприятиях нефтедобычи, газовой отрасти, при организации хранения и транспортировки углеводородов.

Завод Резервуаров и Негабаритных Металлоконструкций специализируется на изготовлении и поставках РВС 600, а также обеспечивает:

- оперативное выполнение заказа;

- высокое качество готовой емкости;

- соответствие требованиям отечественных ГОСТ, ТУ, а также международных стандартов DIN, EN, ASTM;

- выгодную цену.

Стандартизация

Изготовление резервуаров РВС-600 осуществляется в соответствии с техусловиями 3615-001-24009276, а также ГОСТ 31385. Другие важные НТД приведены ниже:

Параметр

Документ

Номер

Выбор типа изделия с учетом особенностей среды

ГОСТ

6356

Параметры отдельных элементов

5264

14771

8713

Изготовление фланцев

33259

Антикоррозийная защита

СНиП

2.03.11

Обустройство гидроизоляционного слоя



9128

Рекомендуемые стандартом геометрические показатели

Параметр

Значение

V nom, м

600,0

D, м

10,43

H, м

8,94

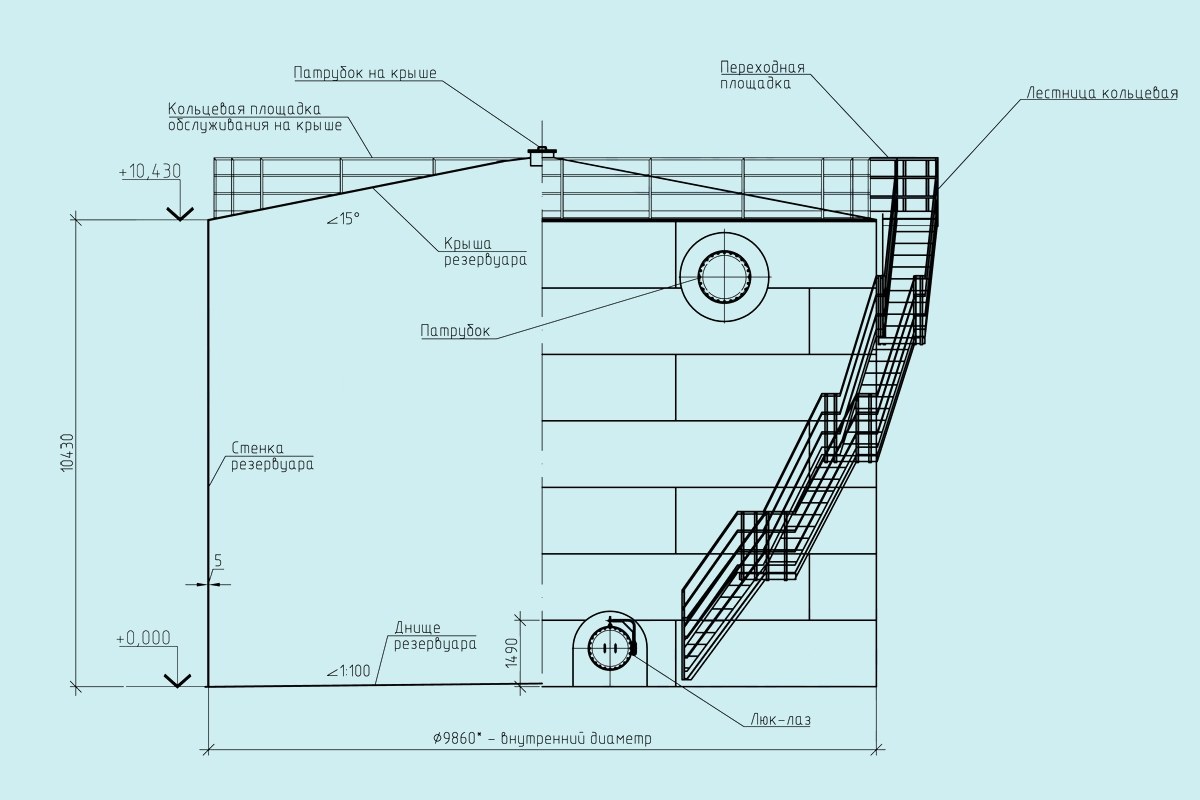

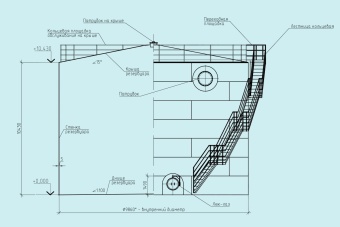

Сборные детали РВС 600

  • Стенки корпуса.
  • Днище и крыша.
  • Клапан для поддержания заданных параметров внутреннего давления.
  • Участок для осмотра технического состояния изделия, проведения техобслуживания, регламентных работ.
  • Прочее технологическое оборудование, устанавливаемое по заказу.



Обеспечение надежности конструкции резервуара вертикального

Класс (КС)

Степень важность

Классификация

Значение коэффициента

высокий

I - IV

1,2 /1,3

1,1 / 1,2

стандартный

1,05 – 1,10

1,00 – 1,05

Дополнение: класс опасности определяется с учетом требований, определенных в РБ 03_69

Коэффициенты работы отдельных элементов (участков) конструкции

Часть корпуса (пояс)

Эксплуатационные условия при D менее/более 61 м

При проведении гидроиспытаний

1

0,7

0,9

2

0,8

0,7

Другие

0,8

Зона сопряжения стенки и днища

1,2

1,2



Сфера применения

  • Энергетика.
  • Добыча и транспортировка продуктов нефтедобычи.
  • Переработка полезных ископаемых.
  • Складские комплексы, терминалы, базы гранение ГСМ.

Назначение РВС 600

Емкости стальные вертикальные данного типа и объема позволяют накапливать, хранить и выдавать в дозированных объемах следующие типы запасов материальных средств:

  • Разнообразные продукты нефтепереработки;
  • Жидкие вещества и среды, применяемые в химической промышленности;
  • Фармацевтическую продукцию;
  • Запасы питьевой воды (при изготовлении резервуара из нержавейки);
  • Техническую воду для помывки техники и оборудования, машин и механизмов, помещений различного назначения;
  • Пожарных емкостей;
  • Сырье для предприятий пищевой промышленности;
  • Удобрения в жидком состоянии.

Особенности изготовления резервуаров РВС

  • При производстве РВС-600 используется преимущественно 2 основных метода:

1) Рулонное.

Предусматривает доставку примерно 80% комплектующих (стенок, крыши, днища) к месту производства монтажных работ в свернутом виде (рулоны). Сборка готовой конструкции осуществляется непосредственно на объекте, что обеспечивает:

- повышенные показатели надежности резервуара;

- высокую скорость монтажа и последующих пусконаладочных работ.

2) Полистовое.

Данный момент целесообразно применять на таких строительных площадках, где имеет место дефицит свободного пространства.

Выбор материала для изготовления резервуаров РВС-600 зависит от химического состава жидкостей, планируемых к хранению, степени их агрессивности. Основные требования к стали:

- низкое количество легирующих веществ;

- повышенная устойчивость к коррозии.

Характеристики данной модели РВС

Параметр

Результат

V номинальный, рабочий

600 м.куб.

Масса (утепление и каркас не учитываются)

18,7 т

Параметры стенки:

- число поясов

- толщина

- вес



7 шт;

4 мм;

9,95 т

Днище

- толщина

- общая площадь поверхности

- масса



4,0 мм

65 м²

2,1 т

Крыша

- тип

- толщина стенки

- S пов-сти

- вес



Конусная

4,0 мм

71 м²

3,2 т

Патрубки

- количество

- тип

- вес



3

Ду 100 мм

38 кг

Материал, примененный для антикоррозийной обработки поверхностей

ГФ-021

Площадь поверхности, подлежащая утеплению:

- стенки

- крыша



291 м²

77 м²

Давление внутреннее (рабочее)

Не выше 0,07 МПа



Преимущества резервуаров вертикального типа

  • Компактность;
  • Прочность, надежность конструкции;
  • Безопасность хранения и эксплуатации;
  • Длительный срок службы;
  • Минимальные затраты на проведение регламентных работ;
  • Доступная цена.

Выгодное предложение

Чтобы заказать в компании Завод РиНМ резервуар вертикальный объемом 600 кубометров достаточно позвонить менеджеру или подать заявку с помощью электронной почты.  Наш специалист поможет определиться со всеми параметрами изделия,  предложит лучшую цену и проконтролирует все стадии исполнения договора.



Обращайтесь!

Рассчитать стоимость или купить "Резервуар вертикальный РВС 600 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Калуга на "Резервуар вертикальный РВС 600 м3" Вам достаточно набрать по телефону +7 (484) 290-86-16 или отправить заявку на наш электронный адрес kaluga@rezervuar-met.ru
