Купить оборудование для гравитационного обогащения в Калуге

Завод РиНМ предлагает широкий выбор оборудования для горно-металлургической отрасли. У нас можно заказать оборудование для гравитационного обогащения с доставкой в любую точку на карте России. Чтобы оформить заявку, уточнить характеристики оборудования или получить консультацию специалиста, позвоните по телефону, указанному на сайте.

Установки для гравитационного обогащения — виды, назначение, технические характеристики

Специализированное оборудование используется на горно-обогатительных и перерабатывающих предприятиях для разделения ценных минералов и руды, добываемой в шахтах и на карьерах. Принцип работы такого оборудования основан на силе тяжести — отделение частиц друг от друга осуществляется за счет разного размера и разной плотности материала. В качестве рабочей среды может использоваться жидкость (вода) или воздух.

Основными сферами применения установок гравитационного обогащения является добыча и сортировка угля, кварцевого песка, благородных металлов, а также выделение металлов из руды.

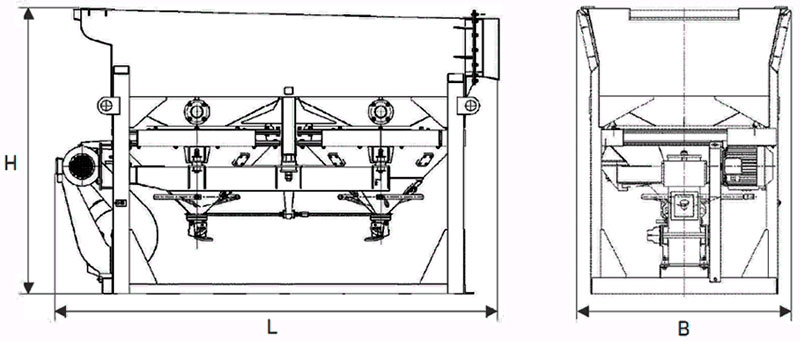

Машина отсадочная диафрагмовая (МОД) с неподвижным решетом

Установка применяется для разделения измельченной руды, содержащей полезные ископаемые.

Параметры Значения для модели
1M1 2M1 3T ЗМ1 4M2
Кол-во камер две три четыре
Производит-ть 10 т/ч 25 т/ч 45 т/ч 30 т/ч 36 т/ч
Макс.крупность питание продуктов дробления 15,0 мм 25,0 мм 15,0 мм 30,0 мм
Рабочая площадь решет 1,0 кв.м 2,0 кв.м 3,0 кв.м 4,0 кв.м
Частота хода конусов до З50 мин до З02 мин
Установлен.мощность 1,1 кВт 2,2 кВт 4,0 кВт 2,2х2 кВт 2,2х2 кВт
Размеры установки в мм и масса в кг (указаны справочно)
Длина конструкции 2150 2930 3285 4260 3482
Ширина 955 1250 1570 1270 2550
Высота 2050 2320 2130 2320 2248
Масса 925 1730 2240 2070 3870

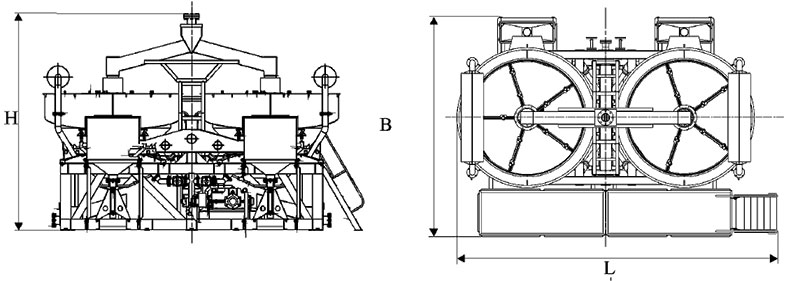

Машина отсадочная диафрагмовая с подвижным решетом (Труд)

Оборудование применяется для обогащения рудных материалов и полезных ископаемых. Наличие в конструкции подвижного решета позволяет снизить расход подрешетной воды и уменьшить отсеивание мелких частиц отделяемого материала, что повышает производительность установки и эффективность обогащения.

Параметры Значения для модели
6ПРМК4Д 3.5ПР 7.5ПР 12 кв.м
Кол-во камер две
Производит-ть 125 т/ч 40 т/ч 90 т/ч 175 т/ч
Крупность 40,0 мм 20,0 мм 25,0 мм 20,0 мм
Рабоч.площадь решет 6,0 кв.м З,5 кв.м 7,5 кв.м 12,0 кв.м
Частот.хода камеры с решетом до 150 мм до 300 мм до 180 мм до 150 мм
Установлен.мощность 11,3х2 кВт 4 кВт 15 кВт
Размеры установки в мм и масса в кг (указаны справочно)
Длина конструкции 6634 4775 6130 7480
Ширина 4055 3075 41980 3380
Высота 3280 2560 4130 3560
Масса 13785 4650 9450 13750

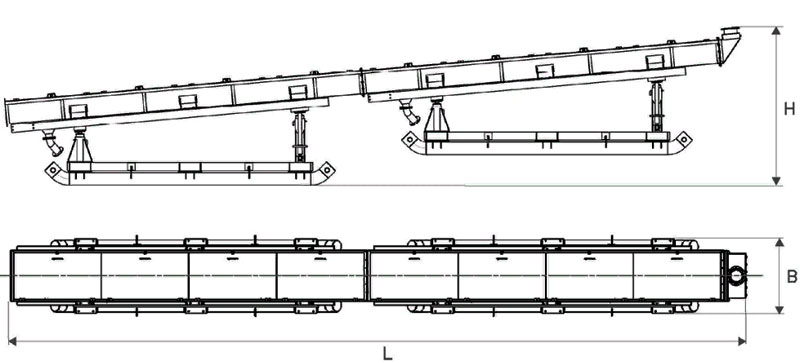

Шлюзы модульные глубокого и мелкого наполнения (ШГМ и ШММ)

Установки используются для обогащения руд, которые имеют значительную разницу в плотности породы и полезных минералов.

Параметры Значения
ШГМ-750 ШММ-750
Размеры желоба ШхВ 760х400 мм 760х250 мм
Длина модуля 6100 мм
Кол-во секций две пять
Наклон шлюза от 5 до 12 градусов
Расстояние между планками 60,0 мм 40,0 мм
Фракция перерабатываемой руды до 50,0 мм менее 16,0 мм
Производит-ть по пульпе 450 м³/час 150 м³/час
Габаритные размеры в мм и масса в кг (указаны справочно)
Длина конструкции 12750 12750
Ширина 2035 2035
Высота 2710 2710
Масса 3920 3940

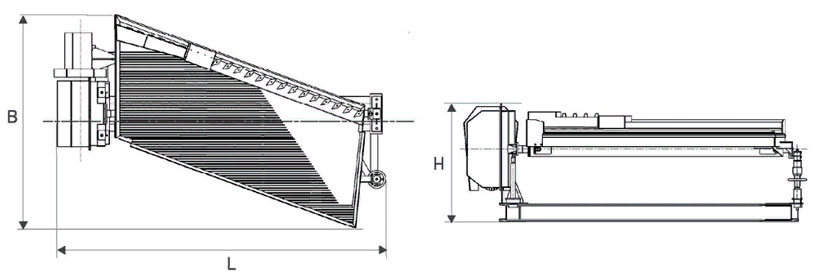

Стол концентрационный

Установка используется для разделения руды и полезных ископаемых по плотности.

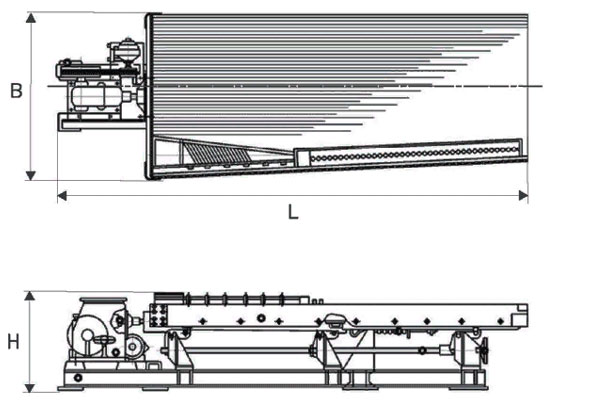

Стол с шатунно-кривошипным приводом

Параметры CKO-2Л CKO-4Л CKO-15 CKO-22 CKO-30 CKO-1-7.5
Привод Инерционного типа Шатунно-кривошипного типа
Подача питания Левое/Правое
Рабочий продукт Шлам/Песок Песок Шлам/Песок Песок
Материальн.исполнен. покрытия деки Резиновое Стеклопластиковое/Резиновое
Количество дек одна две три четыре одна
Общая площадь деки 2,0 кв.м 4,0 кв.м 15,0 кв.м 22,5 кв.м 30,0 кв.м 7,5 кв.м
Частота хода деки 272 - 284 мин 270 - 400 мин 280 - 350 мин 225 - 357 мин
Крупность питания, мм 0,2 - 3,0 / 00,4 - 0,2 0,2 - 3,0 0,2 - 3,0 / 00,4-0,2 1,0 - 3,0 / 00,4-0,2 0,2 - 3,0 / 00,4 - 0,2 0,4 - 4
Длина хода, мм, (пред. откл. 2 мм.) 10 - 18 10 - 26 10 - 20 10 - 20 10 - 20 12 - 20
Производительность (тонн в час)
Песок 0,3 - 1,0 0,6 - 2,0 2 - 7 3 - 10 4 - 14 0,5 - 3,0
Шлам 0,08 - 0,3 - 0,7 - 2,0 1,0 - 3,03 1,4 - 4,0 -
Установлен.мощность 0,75 кВт 1,5 кВт 2,2 кВт
Габаритные размеры в мм и масса в кг (указаны справочно)
Длина конструкции 3100 3170 5530 5450 5450 5850
Ширина 1260 2350 180
Высота 1000 2360 1730 2320 3120 1080
Масса 460 1430 2450 3100 4150 1355

Машина отсадочная диафрагмовая с неподвижным решетом МОД-ЗТР

Установка МОД-ЗТР, благодаря наличию в конструкции роторного разгрузчика и датчика контроля уровня надрешетного продукта, показывает высокую производительность при обогащении измельченного рудного сырья, содержащего цветные металлы и алмазосодержащие россыпи.

Параметры МОД-1TP МОД-2TP МОД-3TP
Кол-во камер две
Производ-ть 10 т/ч 25 т/ч 45 т/ч
Крупность рудного сырья 15,0 мм 25,0 мм
Рабочая площадь решет 1,0 кв.м 2,0 кв.м 3,0 кв.м
Макс.частота хода конусов 350мин
Установлен.мощность 2,1 кВт 3,9 кВт 7,0 кВт
Габаритные размеры в мм и масса в кг (даны справочно)
Длина 2460 3180 3575
Ширина 1520 1830 2050
Высота конструкции 2070 2280 2320
Масса 1351 2052 3156

Как заказать оборудование для горно-металлургической отрасли по выгодной цене

Чтобы сделать заявку на изготовление оборудования по типовым проектам или с индивидуальным проектированием, свяжитесь с нами любым удобным способом.

Вы можете отправить заявку на расчет по ценам производителя Оборудование для гравитационного обогащения:
