Резервуар вертикальный РВС 500 м3

Резервуар вертикальный РВС 500 м3

Завод РиНМ изготавливает металлоконструкции по типовым чертежам и индивидуальным проектам. Предлагаем купить резервуар вертикальный РВС 500 м3 с доставкой на объект заказчика, сборкой и пусконаладкой. Сделать заявку или уточнить условия оплаты и сроки выполнения заказа можно у нашего менеджера.

Конструкция и технические характеристики РВС 500 м3

Резервуары стальные типа III класса опасности объемом 500 м3 проектируются и изготавливаются согласно ГОСТ 31385, ПБ 03-584-03, ВСН 311-89. РВС рассчитаны на длительную эксплуатацию в районах с нормативной снеговой нагрузкой до 4,2 кПа, ветровой нагрузкой до 0,90 кПа. Максимальная сейсмичность в районе строительства 8 баллов.

РВС имеет вид металлоконструкции цилиндрической формы высотой 9,0 м с плоским или коническим дном, стационарной, плавающей крышей или понтоном, который монтируется к стенке с кольцевым элементом жесткости. Тип крыши будет зависеть от типа хранимого вещества и условий эксплуатации. Конструкция проектируется с люками, штуцерами, винтовой или маршевой лестницей, площадкой на крыше, креплениями для заземления. КИПиА представлена измерительным, сигнализирующим, предохранительным оборудованием — дыхательными клапанами, уровнемерами, датчиками уровня, пробоотборниками, огнепреградителями, устройствами слива-налива. Вертикальные емкости также комплектуются устройствами для размыва донного осадка, кранами слива подтоварной воды.

Чтобы обеспечить сохранность продукта в разных климатических поясах, резервуары проектируют с наружной теплоизоляцией из негорючих материалов.

Таблица. Основные параметры.

Параметры Значения
Номин.объем, мЗ 500
Внутр.D стенки, мм 8490
Высота конструкции, мм 9000
Кол-во обечаек шт. 6
Толщина металла обечаек, мм 5,0-6,0
Толщина днища, мм
Толщина настила, мм
Масса элементов конструкции
Стенка 9794
Днище 2399
Крыша 2872
Лестница 949
Технологические площадки 1419
Комплектующие элементы 1439
Люки и штуцеры 773
Вспомогательные элементы 1250
Всего: 20895

Габаритные размеры и масса элементов конструкции указаны для справки. В таблице указана минимальная толщина металла. При проектировании и изготовлении PBC учитывается припуск на коррозию от 1,0 до 3,0 мм в зависимости от типа хранимого продукта и условий эксплуатации.

Как изготавливается РВС 500 м3

Для изготовления емкостей с вертикальным ориентированием в пространстве используется сталь марок:

  • Ст3сп. Металлопрокат из углеродистой стали конструкционных марок применяется для монтажа емкостей в районах с min t -40С.
  • 09Г2С. Конструкционная кремнемарганцовистая легированная сталь применяется для строительства металлоконструкций, рассчитанных на длительную эксплуатацию при t до -60С.
  • 12Х18Н10Т. Конструкционная криогенная сталь применяется для изготовления и монтажа резервуаров, предназначенных для хранения питьевой воды или химически активных веществ в условиях низких температур окружающей среды.

При изготовлении РВС под заказ возможно использование других марок стали, если по своим механическим характеристикам они не уступают материалам указанным в госстандартах.

Сборка металлоконструкции выполняется на строительной площадке двумя способами — по технологии рулонирования или полистовым способом.

Сборка РВС 500 м3 по технологии рулонирования

Этот способ подразумевает изготовление заготовок крупного формата на производственной площадке. Полотна вертикальной стенки, днища и крыши, сваренные из листового металлопроката, сворачивают в рулоны и отправляют на место строительства. В качестве шаблонов для рулонирования используются винтовые или маршевые лестницы. На стройплощадке выполняется развертывание рулонов — сначала днище, затем на него вертикально устанавливается рулон стенки. Стыки провариваются снаружи и изнутри.

Монтаж РВС 500 м3 методом полистовой сборки

На объект доставляется листовая сталь, обработанная на торцефрезерных и продольнофрезерных станках, кромкофрезерных машинах. Из подготовленных листов собирают днище и нижний пояс цилиндрической конструкции, к которому приваривают остальные пояса. По окончании монтажных работ выполняется калибровка и градуировка резервуара. Плотность и качество сварки проверяется методами неразрушающего контроля.

Требования к качеству РВС 500 м3

Качество металлоконструкций контролируется операционным контролем, который проводится согласно требованиям технологической и конструкторской документации. Контролю подвергаются все детали и узлы РВС, проверяются геометрические параметры, оценивается качество сборочно-сварочных работ. Безопасную эксплуатацию резервуаров обеспечивает двухуровневое диагностирование, которое проводится не реже одного раза в 10 лет.

Где купить РВС 500 м3

Чтобы купить резервуар вертикальный РВС 500 м3 напрямую от производителя по выгодным ценам, позвоните по телефону, указанному на сайте, закажите обратный звонок или отправьте заявку электронной почтой. Наш менеджер перезвонит вам, уточнит характеристики конструкции, рассчитает стоимость проекта и время работы над заказом, даст подробные ответы на все возникшие вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

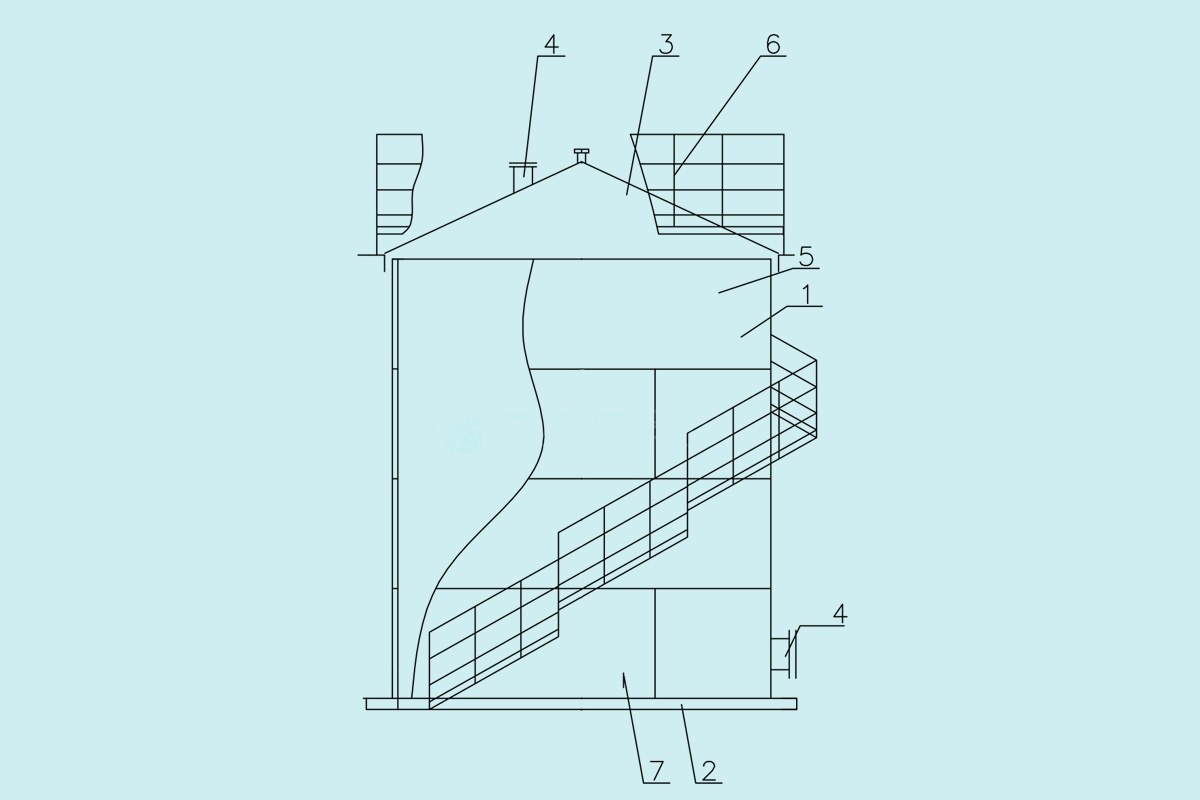

1- днище, 2 - стенка, 3 - крыша, 4, 5 - люки и патрубки, 6 - площадка кольцевая и ограждение, 7 - лестница кольцевая
