Резервуар горизонтальный РГС-16 м3

Резервуар горизонтальный РГС-16 м3

Завод РиНМ предлагает купить резервуар PГС-16 м3 напрямую от производителя по оптовым ценам. Мы занимаемся проектированием и производством емкостного оборудования, принимаем заявки на монтаж и отладку оборудования.

Описание

Стальные резервуары предназначены для установки на нефтебазах, предприятиях по добыче и переработке нефти, заводах химической и пищевой отрасли.



Стальные герметичные емкости применяются для хранения и раздачи жидкостей плотностью 1,З т/мЗ и температурой до +90°C. Это нефтяная эмульсия, вода, ГCM, пищевые продукты, спиртосодержащие жидкости, химические растворы.

Конструкция

Конструкция представляет собой цельнометаллический сварной сосуд цилиндрической формы.



В базовую комплектацию РГC-16 мЗ входит:

  • Стенка корпуса. Для изготовления цилиндрической стенки используется сталь толщиной от 4,0 до 8,0 мм. Для транспортировки PГC оснащаются строповочными рамами.
  • Элементы жесткости. Сохранение формы и пространственную жесткость конструкции обеспечивают промежуточные кольца жесткости, которые усиливаются диафрагмами.
  • Днища. Торцевые элементы проектируются плоской или конусообразной формы.
  • Горловины с люками. Горловины для подземных резервуаров делают увеличенной длины. У многокамерных емкостей горловиной с люком   оснащается каждая камера.
  • Патрубки и штуцеры. Для подключения навесного оборудования и входа/выхода продукта, PГC комплектуются патрубками и штуцерами.
  • Лестницы, ограждения, площадки обслуживания. Эти элементы конструкции необходимы для проведения техосмотра, обслуживания и ремонта оборудования.
  • Навесное оборудование. Резервуары оснащаются дыхательными клапанами, уровнемерами, сигнализаторами уровня, датчиками температуры и .давления.

Технические характеристики

РГC-16 мЗ проектируются и производятся в соответствии с требованиями ГОCT 170З2-2010, ГOCT P З4З47-2017, ГОCT 12.1.007, ГOCT 15150-69.



Таблица. Технические характеристики PГC-16 мЗ.



Характеристики

Параметры

Вместительность

16 мЗ

Тип хранимого продукта

жидкие среды, максимальная плотность которых не превышает 1,З т/мЗ

Класс пожаро- и взрывоопасности

I, II, III, IV

Диапазон рабочих температур

 от -60°C до +90°C

Способ монтажа резервуара

наземный, подземный

Климатическое исполнение

T, У1, УXЛ1

Сейсмичность района эксплуатации

до семи баллов

Типы конструкции

одно- или двустенные,

с подогревателями/без системы подогрева, одно-или многокамерные,

теплоизолированные/без теплоизоляции

Рабочее давление внутри сосуда

не более 0,07 МПa

Температурный режим на монтажной площадке

 от -60°C до +50°C

Форма торцов

плоская, конусообразная

Расчетный срок эксплуатации

12 лет

Справочные размеры

Диаметр корпуса, мм

2600

Длина конструкции, мм

4ЗЗ5

Высота конструкции, мм

3985

Шаг между опорами, мм

2950

Длина цилиндрической части, мм

З080

Толщина стенок корпуса, мм

от 4,0 до 8,0

Габаритная высота, мм

2960

Масса, кг

З520





В качестве материала для изготовления основных и вспомогательных элементов конструкции используется легированная конструкционная сталь, нержавеющая кислотостойкая и жаропрочная сталь. При выборе материала учитываются условия эксплуатации, особенности климата в районе установки оборудования, степень агрессивности хранимого продукта.



Противокоррозионная защита

В целях защиты стальных металлоконструкций от коррозии все элементы конструкции покрываются противокоррозионными составами — полиуретаном или цинкосодержащими композициями. Емкости, предназначенные для подземной установки, подлежат усиленной защите от почвенной коррозии. В качестве антикоррозионного покрытия используются грунт-эмали, составы на основе эпоксидной смолы.

Система подогрева и теплоизоляция

Резервуары, предназначенные для хранения вязких продуктов, проектируются с устройствами подогрева — электрическим саморегулирующимся электрокабелем, который монтируется по наружным стенкам корпуса, либо со спиральным или секционным замкнутым контуром. В качестве теплоносителя используется вода, пар, 62% раствор ДЭГa.



Чтобы исключить вероятность загустевания вязких продуктов РГC-16 мЗ изготавливаются с дополнительной теплоизоляцией. Корпус покрывается минеральной ватой, вспененным синтетическим каучуком, жестким пенополиуретаном с последующей обшивкой листами оцинкованной стали.

Монтаж

По типу монтажа РГC делятся на два вида:

  • Наземные. РГCH устанавливаются на горизонтальную площадку с железобетонным фундаментом. В качестве опор используются ложементы, седловые или стоечные опоры. Емкости могут быть установлены как внутри помещения или под навесом, так и под открытым небом.
  • Подземные. Сварные емкости монтируются ниже уровня земли. Резервуар опускают в подготовленный котлован и засыпают грунтом. Над поверхностью земли остаются штуцеры, люк, дыхательные клапаны.



Существует еще один способ монтажа резервуаров. Их устанавливают на поверхности, а сверху делают искусственную насыпь.

Как купить PГС-16 м3

Чтобы сделать заявку или узнать более подробно об условиях оплаты и сроках доставки свяжитесь с нашим консультантом по телефону или отправьте заявку на электронный адрес нашего предприятия. Наш менеджер уточнит детали заказа, рассчитает и озвучит стоимость, даст исчерпывающие ответы на все интересующие вас вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

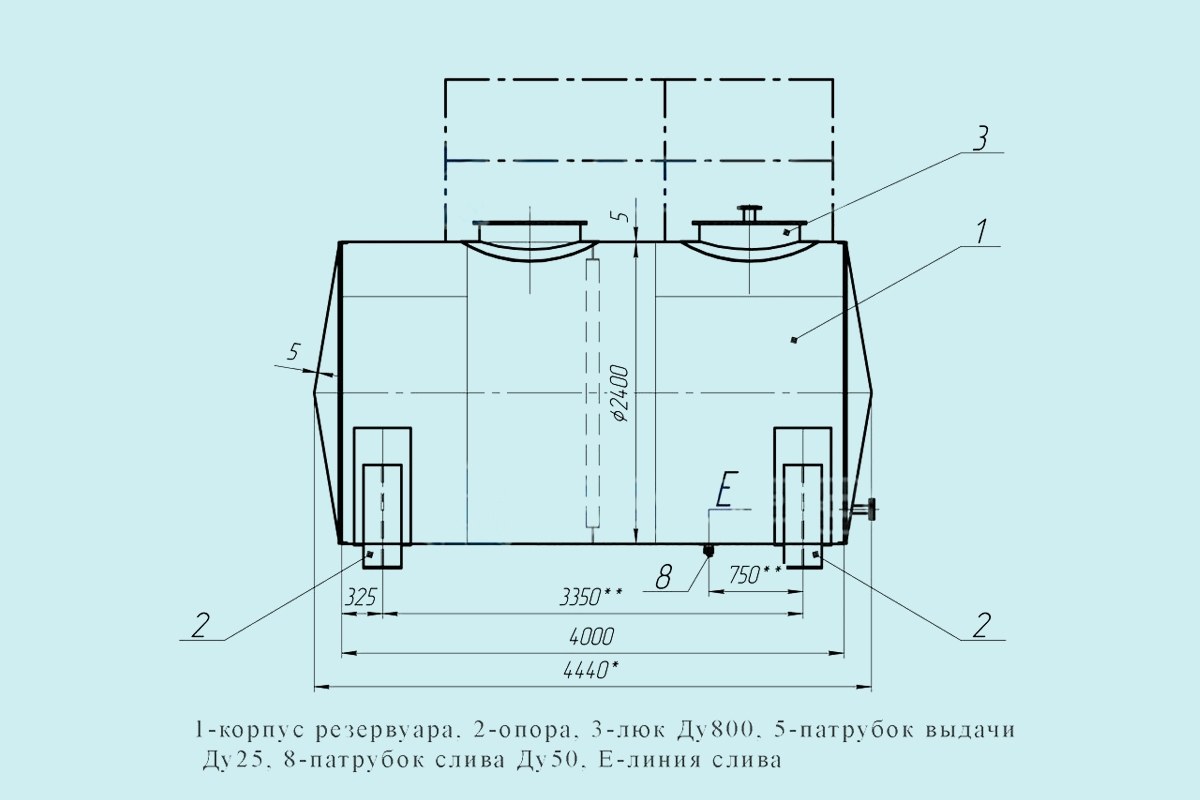

Чертежи

Доставка

Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.

Преимущества осуществления доставки при помощи нашей компании:

  • Работа только с проверенными временем подрядчиками
  • Четкое соблюдение сроков
  • Разумные цены
  • При необходимости, груз можно застраховать
  • Стоимость услуги рассчитывается индивидуально, в зависимости от региона доставки и объема груза.

Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.
