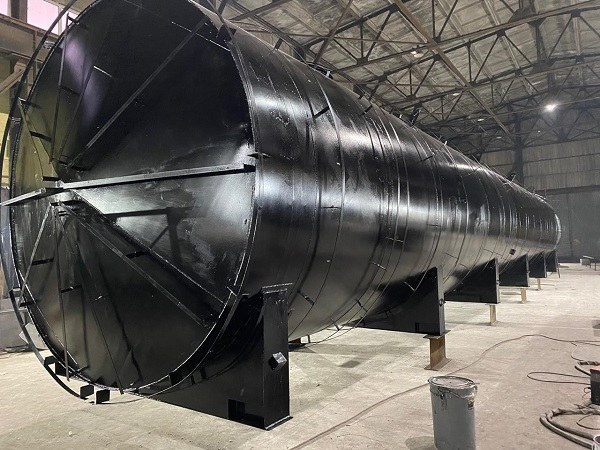

Резервуар горизонтальный РГС-100 м3

Резервуар горизонтальный РГС-100 м3

Резервуар горизонтальный РГС-100 м³ эффективно используется для хранения и переработки средств различной вязкости или жидкостей.

Завод резервуаров и негабаритных металлоконструкций предлагает купить высококачественное оборудование с возможностью корректировки типовых проектов, подбора требуемых характеристик. Исполнение производится в соответствии с международными стандартами, предлагаются услуги по доставке и внедрению.

Резервуар горизонтальный РГС-100 м³: сфера применения

Резервуары горизонтального расположения из особых сплавов стали, подбираемых в соответствии с потребностями эксплуатации, могут применяться в различных направлениях. Кроме самой цистерны поставщик может предложить оснащение различным вспомогательным оборудованием, необходимым для хранения, обработки, транспортировки по различным системам жидкостей, газообразных веществ. Согласно нормирующей документации подобные емкости используются для работы со средами, плотность которых не превышает 1600 кг/м3.

Основными направлениями применения можно указать:

  • Нефтегазовая отрасль, обработка нефтепродуктов;
  • Хранение, передача воды (питьевой, технологической);
  • Узлы перегонных систем, части больших комплексов;
  • Работа с жидкостями неагрессивного и малоагрессивного характера.

Это может быть эксплуатация на строительных процессах, добыча нефтепродуктов, их хранение и переработка, внедрение в заправочные станции и хранение ГСМ.

В любом случае поставщик гарантирует учет нюансов использования, соблюдение норм по безопасности:

  • Подбор специализированной геометрии днища;
  • Сварочные работы с использованием современных агрегатов;
  • Проверка качества, тесты на соответствие параметрам;
  • Внимание к механическим свойствам корпуса, отдельных деталей и узлов.

Внедрение высококачественного изделия в любые процессы гарантирует быструю окупаемость, эксплуатацию по назначению в оговоренный период работоспособности. Так поставщик гарантирует функционал емкостей в срок не менее пятнадцати лет.

Конструкционные особенности РГС-100 м³

Резервуар РГС-100 м представляет собой цилиндрический корпус с различного рода днищами. Это может быть эллиптическая форма днища, либо плоская – все зависит от непосредственной сферы применения. Стальные сплавы подобранных характеристик эксплуатируются как для исполнения основной конструкции, так и для вспомогательных узлов. Резервуар может быть нескольких видов:

  • Подземное или наземное размещение;
  • Необходимость подогрева;
  • Хранение светлых или темных нефтепродуктов;
  • Цельное использование корпуса, либо разбиение на несколько отделений (камер).

Если цистерна разбивается на несколько независимых камер, каждая из них оснащается собственным люком. Кроме прочего обслуживание емкости требует размещения лестницы, дающей доступ на верхнюю площадку. Сливные отверстия, штуцеры, отводы и подача жидкостей – все это проектируется по нуждам заказчика. В проект может включаться обязательное внедрение теплоизоляции, охлаждающего или обогревающего оснащения.

Нормирующие документы резервуара РГС-100 м³

Заказчик реализуют проекты, которые могут быть скорректированы по параметрам и материалам квалифицированными специалистами.

За основу норм берется ГОСТ 17032-2010, согласно которому учитываются следующие нюансы:

  • Рабочее давление для цистерн с плоскими днищами – 0,04 МПа;
  • Конические днища подразумевают максимально возможное давление, не превышающее 0,07 МПа;
  • Плотность среды, размещаемой в резервуаре – не более 1600 кг/м3;
  • Нормальная эксплуатация оборудования допускает разброс внешних температур от -65 до 90 °C;
  • Сейсмическая активность в районе применения не более 7 баллов.

Также учитываются некоторые особенности места размещения. Если будет использовано наземное размещение – плотность грунта не должна быть более 1750 кг/м3, угол наклона поверхности естественного порядка – не более 30 градусов. Водонасыщенность грунта не превышает показателя в 1100 кг/м3. Особенно это касается подземного расположения.

При внедрении цистерн РГС-100 в холодных районах со снеговыми осадками подземная установка должна учитывать давление снежного покрова на поверхность.

Характеристики резервуара горизонтального РГС-100 м³

Составляя проект на изготовление резервуара РГС-100 м³ можно ориентироваться на следующие параметры и характеристики стандартизированного исполнения, которые могут быть скорректированы в точном соответствии с потребностями заказчика:

Параметры Для нефтепродуктов
темный светлый
Разброс температур (°С) от -65 до +90
Номинальный диаметр (мм) 3000
Длина (мм) 14400 14030
Длина емкости без днищ (мм 15000
Толщина корпуса резервуара (мм) 6/12
Высота (мм) 4485 4320
Площадь поверхности теплообмена (м3) 16 не учитывается
Масса (т) 10,3 11,9

Также стоит учитывать некоторые характеристики продукции, с которой подразумевается работа. Так нормы стандартизирующей документации предусматривают учет таких параметров:

  • Гидростатическое давление жидкости;
  • Возможность возникновения относительного вакуума;
  • Внутреннее давление, создаваемое парами жидких сред;
  • Объемы ветровой нагрузки, получаемой внешней поверхностью при наземном размещении;
  • Давление грунта и осадков снегового типа – при размещении подземном.

При разделении емкости на несколько герметичных отделений просчитывается необходимость оснащения каждой из них, снабжение люком для профилактических процедур. В случае разделения емкости на несколько отделений в каждом и них можно хранить и обрабатывать разнородные жидкости.

Оснащение емкости РГС-100

Корпус цилиндрической формы может быть изготовлен из стальных листов путем сваривания в конструкцию, либо методом рулонирования. Сварочные работы подразумевают качественное исполнение, особенно качающееся швов и стыков. Днища могут быть изготовлены отбортованными или нет. Герметичность размещения разнородных сред может гарантироваться двойными перегородками. Также корпус оснащается кольцами жесткости, диафрагмами, предохраняющими от механического повреждения и усиливающими корпус в целом.

Поставщик предлагает заказать не только сам резервуар, но подобрать необходимое вспомогательное оснащение:

  • Люки-лазы, имеющие технологическое назначение, а также используемые в качестве отверстия для быстрого налива;
  • Обязательные опоры для больших емкостей, гарантирующие устойчивость конструкции;
  • Площадка обслуживания, размещаемая на верхней части;
  • Лестница доступа (для наземного исполнения).

Для подземных конструкций нередко требуется специализированное помещение на поверхности, в котором может располагаться дополнительное оборудование, а также антивандальная защита от несанкционированного доступа.

Используемые материалы

Для резервуаров необходимо подбирать правильные марки стали, из которых будет изготавливаться корпус и вспомогательное оснащение. Поставщик предпочитает следующие стальные сплавы:

Сталь Железо Марганец Кремний Никель Хром Медь Ванадий Углерод Мышьяк Сера Фосфор Азот Титан
09Г2С 96,2 –96,9 1,3 – 1,7 0,5 – 0,8 0,3 0,3 0,3 0,12 0,12 0,08 0,035 0,03 0,008
Ст3сп 97,75–98,23 0,4 – 0,65 0,15–0,3 0,3 0,3 0,3 0,14–0,22 0,08 0,05 0,05
12Х18Н10Т 65,92–69,92 2 0,8 9 – 11 17–19 0,3 0,12 0,02 0,035 0,8

Для этих соединений характерны определенные характеристики, которые также учитываются на производственных процессах:

Характеристика Марка стали
09Г2С Ст3пс 12Х18Н10Т
Предел кратковременной прочности (МПа) 427 – 489 372–488 530
Предел текучести (МПа) 263 – 345 204–257 203 – 235
Относительное удлинение при разрыве (%) не превышает 21 23 – 26 38 – 41,5
Ударная вязкость (кДж/м2) 591 – 640 88 – 107

После изготовления цистерны проходят тесты на качество исполнения и соответствие определенным нормам, в том числе выдерживаемому давлению.

Поставка качественного оборудования

Завод РиНМ предлагает на заказ различное оборудование. Предлагается комплексная договоренность на поставку, которая будет включать в себя следующие пункты:

  • ценообразование, направленное на клиента;
  • соответствие материалов и исполнения международным нормам;
  • помощь в проектировании необходимых резервуаров;
  • доставка, транспортировка силами поставщика;
  • при необходимости помощь во внедрении, в том числе в сложные системы.

Высококачественное оборудование, используемое в различных ответственных областях, соответствующее потребностям заказчика, комплексный подход в обслуживании и многочисленные гарантии. Если необходимо заказать и приобрести резервуар горизонтальный РГС-100 м3, лучше всего обращаться к надежному изготовителю.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

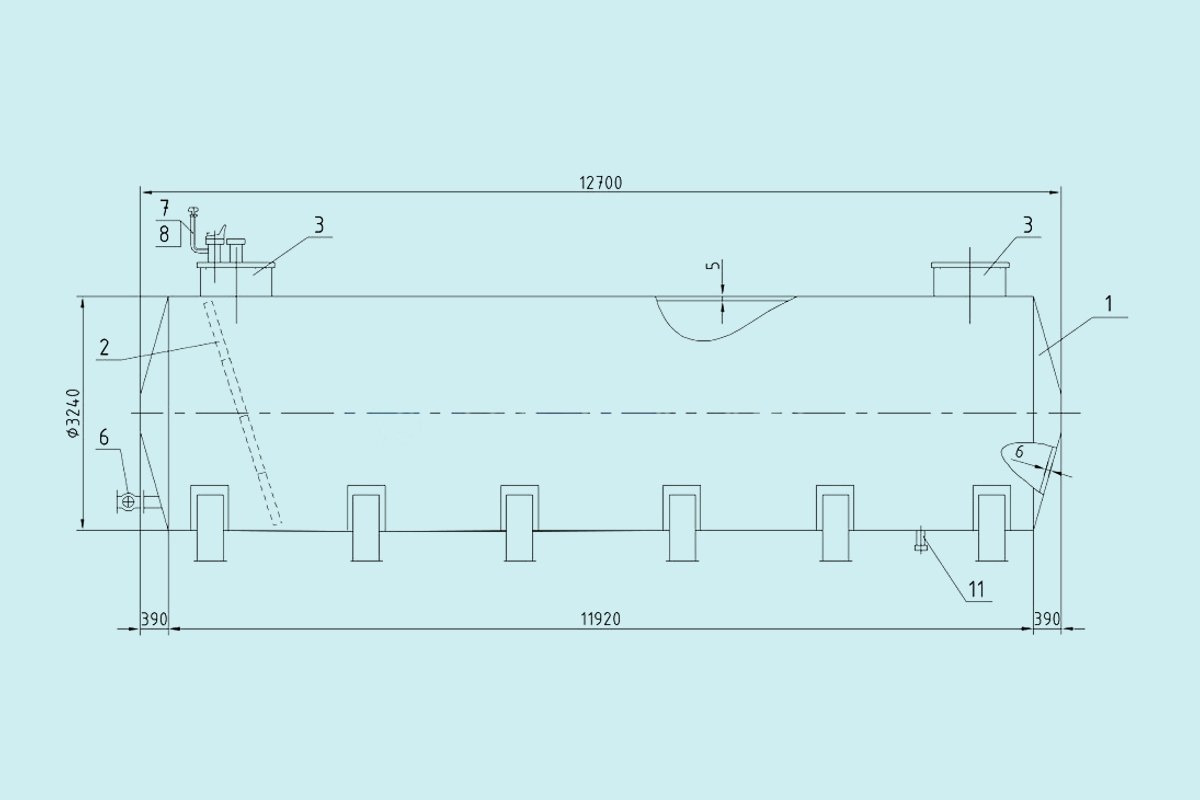

1-стенка, 2-днище, 3-диафрагма, 4-кольцо жесткости, 5-люк Ду800, 11-патрубок выхода Ду200 (забор), 12-патрубок входа Ду80 (наполнение), 13-труба вентиляционная Ду150, 14-патрубок замерного люка Ду150, 15-патрубок уровнемера Ду65, 16-патрубок грязеспускной Ду50, 17-бобышка термопреобразователя, 18-устройство, 21н-опора неподвижная, 21п-опора подвижная, 22-площадка обслуживания, 23-теплоизоляция, 31-усиливающая накладка люка Ду800, 32-петля, 33-пластина под петлю, 34-бобышка заземления, 35-табличка

Чертежи
