Граненая опора двойного назначения с молниеотводом ОДН 29.1

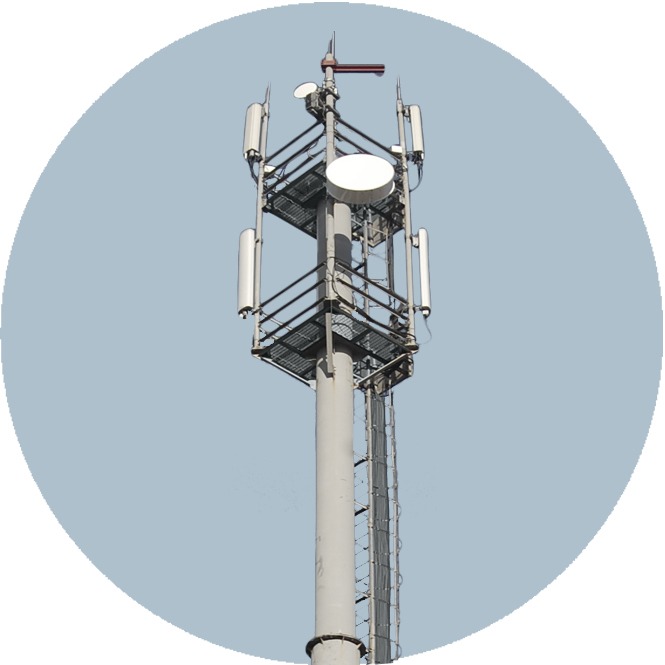

Граненая опора ОДН 29.1 с установленным молниеотводом



Завод Резервуаров и Негабаритных Металлоконструкций принимает заказы на изготовление и поставку в любой регион России металлических опор двойного назначения высотой 29 метров с установленным молниеотводом. Они могут стать удобным решением вопроса совместной установки оборудования связи и других устройств различного назначения в условиях плотной городской застройки.



Технология применения ОДН 29.1



На одной мачте вы сможете установить передатчики сотовой связи или телеретрансляторы, а также:

• один или несколько осветительных приборов;



• подвесы контактных линий электротранспорта;



• крепления для подвески кабелей и проводов;



• рекламные панели и информационные указатели;



• светофор и дорожные знаки;



• громкоговорители и камеры наблюдения.





Таким образом, опоры двойного назначения дает возможность одновременно решить несколько различных задач. В результате сокращаются ваши затраты на приобретение, монтаж и обслуживание конструкции. Унификация ОДН 29.1 позволяет встраивать их в уже существующие городские электрические сети без дополнительных строительных затрат, в рамках реконструкции старых опор или их недостаточной высоты.



Общее техническое описание



Мачта опоры изготовлена из листовой стали марки Ст3 или 09Г2С и состоит из трех секций с последовательным уменьшением сечения многогранника. В верхней части мачты установлен молниеотвод с заземляющим спуском внутри полости опоры. В нижней части приварен ревизионный люк для размещения и доступа к коммутационной панели.



Для размещения и обслуживания оборудования связи в верхней части опоры установлена огражденная металлическая площадка. Подъем на нее по закрепленной лестнице с защитным ограждением и металлического прутка. Вторичные устройства могут закрепляться при помощи металлических хомутов ил на второй дополнительной площадке. Принятый вариант конструкции обязательно оговаривается с клиентом при оформлении заказа.



Установка ОДН осуществляется путем закрепления анкерного фланца на монолитном железобетонном фундаменте. Размеры и конструкция фундаментного основания определяются специальным расчетом в зависимости от типа грунтов, общего веса устанавливаемого оборудования, глубины промерзания почвы и других факторов.



Для защиты от коррозии поверхность металла может быть покрыта слоем цинка или покрашена полимерной краской по грунту. Допускается окрашивание оцинкованной поверхности, при этом цвет краски может быть любым по каталогу RAL. Гарантийный срок защиты от коррозии для цинкового покрытия – 15 лет, при покраске 5 лет.



Особенности проектирования и поставки



Каждый проект опоры двойного назначения является индивидуальным и разрабатывается на основании технического задания заказчика в зависимости от условий будущей эксплуатации. Дополнительно завод может принять на себя выполнение расчета фундаментного основания и выполнение полного комплекса монтажных работ.



С целью упрощения транспортировки опора поставляется заказчику в виде комплекта из:

• трех отдельных трубчатых секций;



• молниеотвода;



• площадок;



• элементов лестницы;



• опорного фланца;



• хомутов, креплений и других деталей.





Окончательная сборка конструкции осуществляется на месте установки. Сварка производится специальными электродами по оцинкованной стали.



Для получения дополнительной информации свяжитесь с нашим представителем по телефону.
