Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком

Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком – это стальные цельносварные емкости цилиндрической формы. В соответствии с нормами ГОСТ 9931-85 могут иметь объём от 0,04 до 200 м³. Рассчитаны для хранения нефтепродуктов и газообразных веществ под давлением не больше 16 МПа, и под вакуумом с остаточным давлением не меньше 667 Па.



Наши предложения

Завод Резервуаров и Негабаритных Металлоконструкций производит горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком. По ГОСТ 9931-85 они имеют две модификации исполнения:

• с двумя эллиптическими днищами;
• с эллиптическим днищем и эллиптической крышкой.

Второй вариант конструкции позволяет проникнуть внутрь конструкции для проведения технологического обслуживания емкости.



Технические характеристики

Горизонтальные аппараты ГЭЭ изготавливают по нормам ГОСТ 9931-85. Они имеют технические параметры:



Технические характеристики	Числовой значение
Объём, м³	0,04-200
Рабочее давлением, МПа	0,6
Максимальное давлением, МПа	16
Вакуум с остаточным давлением, Па, не меньше	667
Плотность рабочей среды, кг/м³, не больше	2000
Внутренний диаметр цилиндрической части, мм	400-3600
Длина цилиндрической части, мм	150-22600
Длина аппарата, мм	400-24320
Площадь внутренней поверхности, м²	0,59-238
Сейсмичность, баллы, не больше	7



Технические параметры каждой модели уточняйте у менеджера при оформлении заказа.



Днища

По ГОСТ 6533-78 отбортованные днища эллиптической формы изготавливают из углеродистой, легированной или двухслойной стали. Имеют несколько вариантов исполнения, общие технические параметры выглядят следующим образом:



Технические параметры	Числовое значение
Толщина стенки, мм	4-120
Диаметр, мм	133-4500
Плотность материала, г/см³	7,85



Вес днища рассчитывают исходя из его размеров, вида используемого сплава, толщины металла и особенностей конструкции. Подробные технические характеристики можно уточнить у менеджера при выборе модели горизонтального аппарата ГЭЭ.



Изготовление

При изготовлении горизонтального аппарата ГЭЭ принимают во внимание технические параметры, которым должна соответствовать конструкция. Исходя из предполагаемых температур выбирают следующие марки стали:



Марка стали	Минимальная температура стенки, °C	Максимальная температура стенки, °C	Соответствие ГОСТ
Всп3; сп5	-20	+300	ГОСТ 380-88
16ГС	-40		ГОСТ 5520-79
09Г2С	-60		ГОСТ 5520-79
12х18Н10Т	-70		ГОСТ 5632-72



Допускается использование аналогов указанных сталей. Применение антикоррозионного покрытия увеличивает срок эксплуатации.

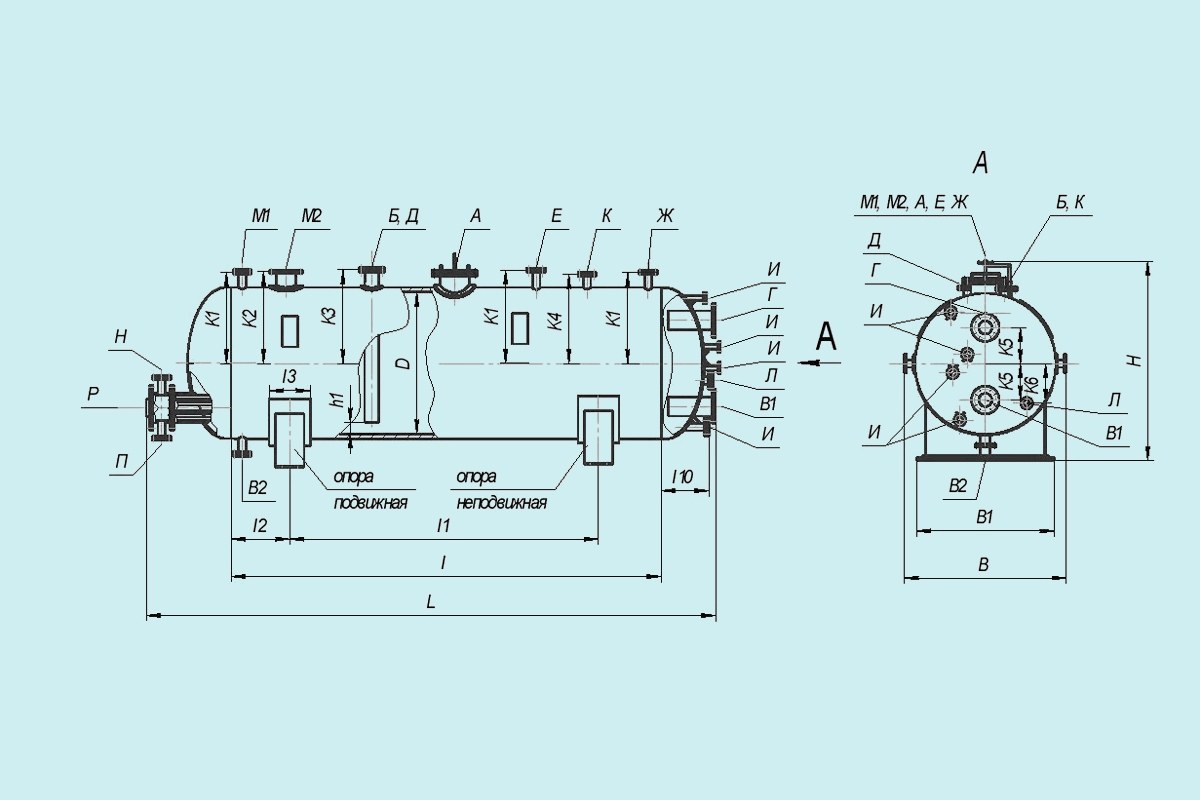

Особенности конструкции

Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком предусматривает горизонтальное размещение на поверхности грунта. Их устанавливают на специальные металлические или железобетонные опоры, фиксируют крепежной арматурой. Особенности конструкции состоят в следующем:

• внутри находится теплообменное устройство, позволяющее подогреть или охладить рабочею среду;
• на корпусе емкости установлены штуцера для подключения коммуникаций, навесного оборудования, измерительных приборов;
• с наружной стороны конструкции устанавливают смотровую площадку и ведущую к ней лестницу, позволяющие производить технологическое обслуживание.

Завод РиНМ изготавливает аппараты ГЭЭ всей модельной линейки, предусмотренной государственным стандартом. При проектировании учитывают требования заказчика, что позволяет вносить изменения в конструкции, корректировать работу устройств.



Наши преимущества

У нас можно купить горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком по цене изготовителя. Завод РиНМ обладает точным современным оборудованием, квалифицированными специалистами, производственными площадями. Это позволяет выполнять полный цикл изготовления аппаратов ГЭЭ от стадии разработки типового или индивидуального проекта до монтажа конструкции и наладки оборудования.



Мы выполняем работы любой сложности. При увеличении объёма заказа цена за единицу товара уменьшается. С нами выгодно сотрудничать. Менеджер подберет удобные условия под каждого заказчика. Для постоянных деловых партнеров действует гибкая система скидок. Доставка продукции происходит с помощью терминалов транспортных компаний, возможен самовывоз.



Все изготовленные нами аппараты ГЭЭ имеют технический паспорт и полный пакет сопроводительных документов. Выдается сертификат качества, гарантийный талон. Мы несем ответственность за все выполненные работы в рамках действующего законодательства. Имеем в своем активе много постоянных клиентов из крупного, среднего и малого бизнеса, положительные отзывы.



Применение

Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком имеют прочную, надежную и безопасную конструкцию. Их используют в следующих отраслях:

• АЗС;
• промышленные предприятия;
• сельско-хозяйственные комплексы.

Высокая надежность и простота конструкции не требует специальных навыков обслуживающего персонала. Налаженное оборудование позволяет безопасно хранить нефтепродукты, технологические жидкости. Температурный режим рабочей среды соблюдается автоматически, его можно регулировать вручную.





Возможен выезд бригады наших сотрудников на место монтажа для установки конструкции, наладки оборудования, его технологического обслуживания. Это оговаривается при заключении договора. Обращайтесь, мы рады нашим клиентам.

Рассчитать стоимость или купить "Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

Разработка КМД – от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Калуга на "Горизонтальные аппараты ГЭЭ с эллиптическими днищами и трубным пучком" Вам достаточно набрать по телефону +7 (484) 290-86-16 или отправить заявку на наш электронный адрес kaluga@rezervuar-met.ru
